Spelingsdetector PD2502

De pneumatische PD2502 spelingsdetector (2 platforms) is ontwikkeld om snel en efficiënt elke vorm van speling in fuseekogels, wielophanging en stuurinrichting te controleren van personenauto's en lichte bedrijfswagens.


Snel, Eenvoudig & Effectief!


De PD2502 bestaat uit twee platforms, één voor het linkerwiel, de ander voor het rechterwiel. Beide platforms worden elk aangedreven door twee pneumatische cilinders en kunnen elk onafhankelijk van elkaar, twee bewegingen maken. De eerste beweging drukt het wiel naar voren en naar achteren. De tweede beweging drukt het wiel naar buiten middels een schuivende halve draai. Met deze bewegingen kunnen de krachten op de wielophanging die optreden tijdens het rijden op de weg en bij het nemen van een bocht, gesimuleerd worden.

De speling wordt visueel gecontroleerd met de inspectielamp. Twee knoppen op de lamp sturen de bewegingen van de platforms aan.

Model PD2502E is ontwikkeld voor montage op een vierkoloms hefbrug. Beide platforms zijn voorzien van een anti-slip mat en hoeven daarom niet vast gemonteerd te worden op de rijbanen van de brug. Bij montage op een schaarhefbrug is het aanbevolen de linker- en rechter rijbaan met elkaar te verbinden.

Model PD2502BI is ontwikkeld voor montage in de vloer en kan daarom links en rechts van een inspectieput geïnstalleerd worden.

Bewegingen PD2502E-PD2502BI
  • Voor, achter.
  • Links, rechts draaiend naar buiten.

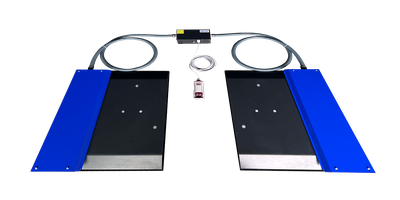

PD2502E (3700x1850)

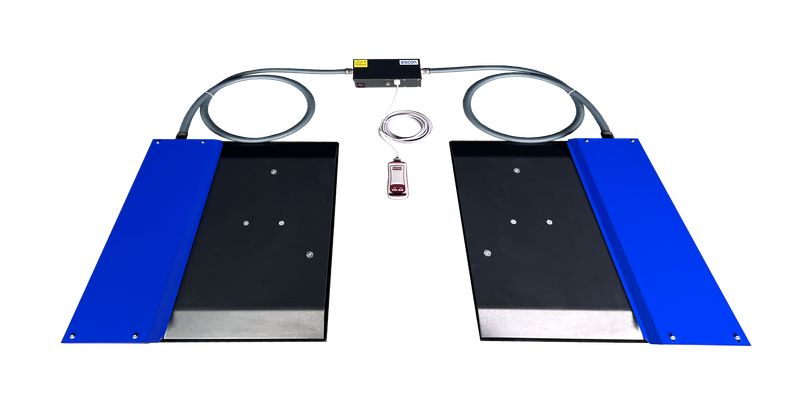

PD2502E

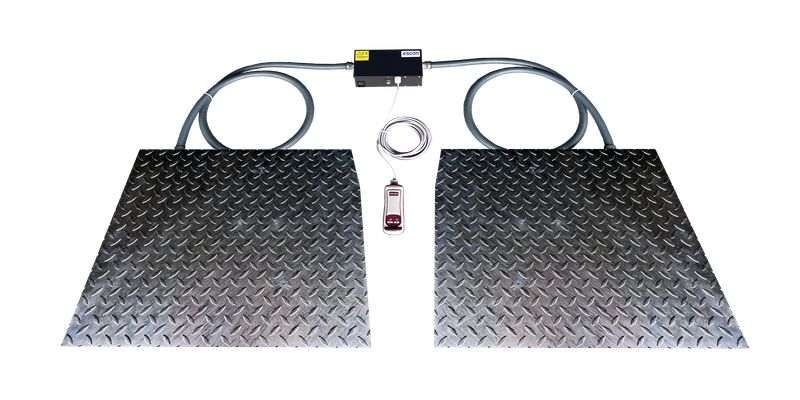

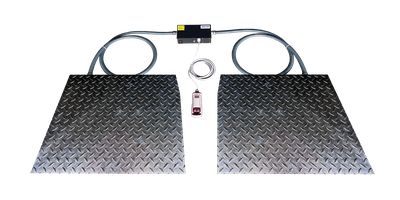

PD2502BI (3700x1850)
PD2502BI

Specificaties

PD2502
Systeem
Elektrisch-pneumatisch, 2 platforms
Maximale aslast
2500 kg
Kracht/platform
4000 N
Slag
50 mm (voor-achter) / 5-66 mm (links-rechts)
Afmetingen
Platform PD2502E: 720 x 600 x 76 mm (LxWxH)
Afmetingen
Platform PD2502BI: 590 x 680 x 80 mm (LxWxH)
Werkdruk
5-10 bar
Stroomaansluiting
230 V - 8 VA - 50-60 Hz

Impressie

PD control lamp 2buttons
PD2502E-BI inspectielamp.

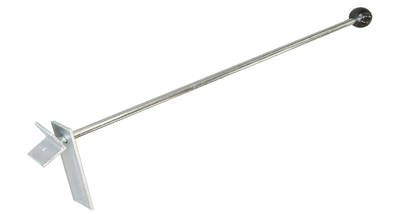

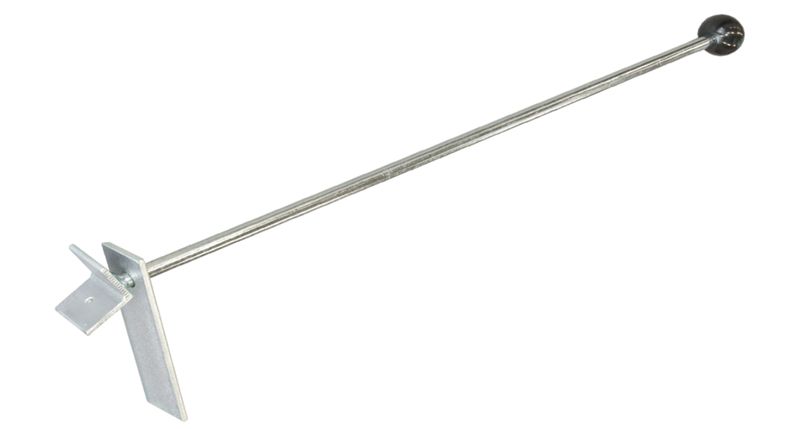

PD Brake help
Remknecht.
PD Steering
Controlepunten.
PD Suspension
Controlepunten.

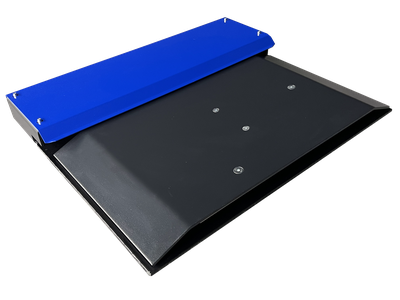

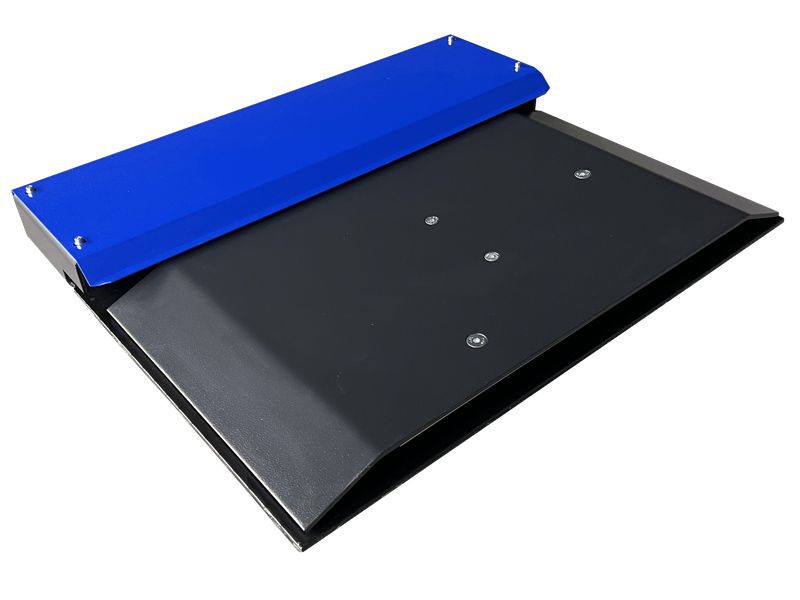

PD2502E 1kant V2
Platform PD2502E

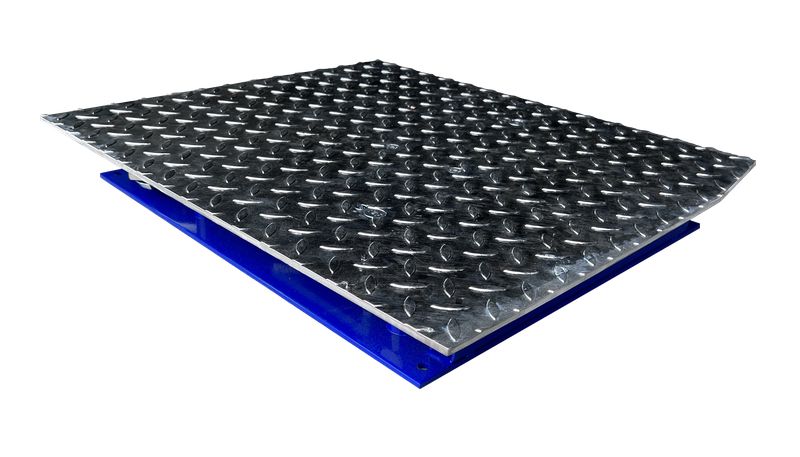

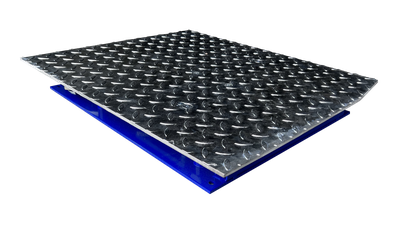

PD2502BI 1kant
Platform PD2502BI
